iMac Pro 详尽拆解：一起来看看全新的内部设计

这台 iMac Pro 的配置信息：

8核，3.2GHz 英特尔至强 W 处理器，可以睿频至 4.2GHz

32GB（4 x 8GB）2666 MHz DDR4 ECC 内存

AMD Radeon Pro Vega 56 显卡，8GB HBM2 内存

27寸显示屏，分辨率 5120 x 2880，支持 P3 广色域

1TB SSD

想要顶配 18 核版本，需要 1.3 万美刀，而且需要等待几个星期。

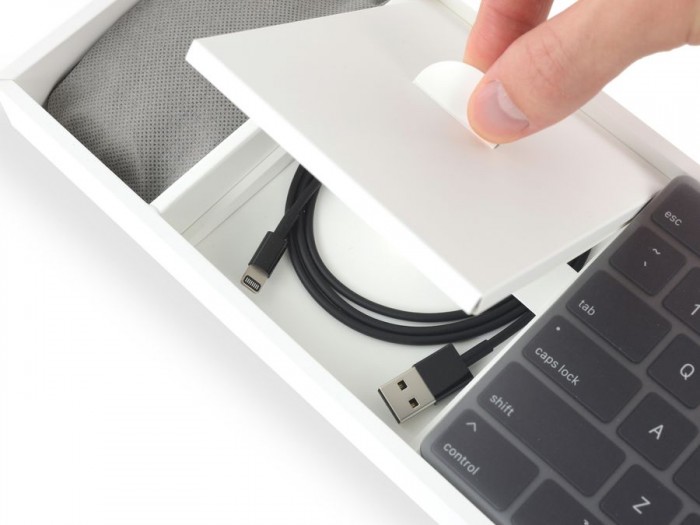

▲全新的深空灰配件 ，妙控鼠标 、妙控板，还有黑色的 Lightning 至 USB 线缆

如果想要将 iPhone 7、8 或 X 连接至 iMac Pro，仍然需要转换器，但苹果没有提供

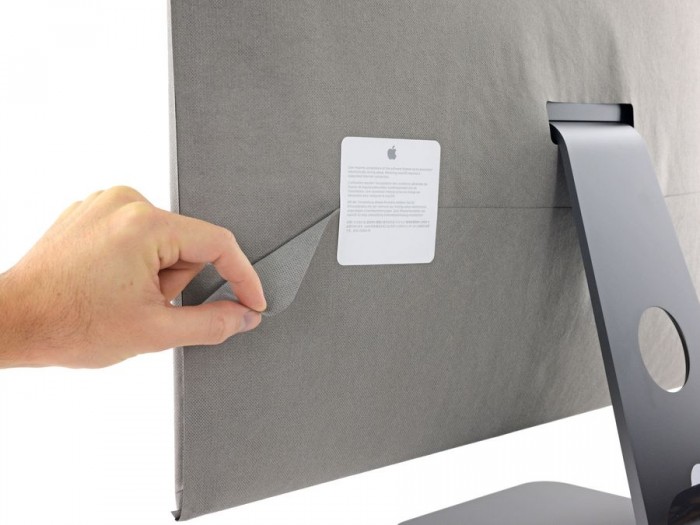

▲ 将 iMac Pro 的保护布撕开

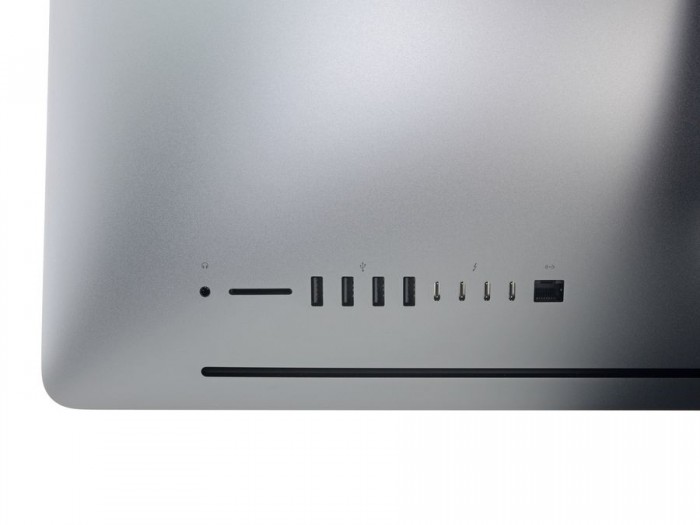

iMac Pro 后壳上的接口，从左到右依次是：

3.5毫米耳机孔

SDXC 读卡器

四个 USB 3 接口

4个 Thunderbolt 3（USB-C）接口

10Gb 以太网接口

▲iMac Pro 拥有全新的模具型号 A1862

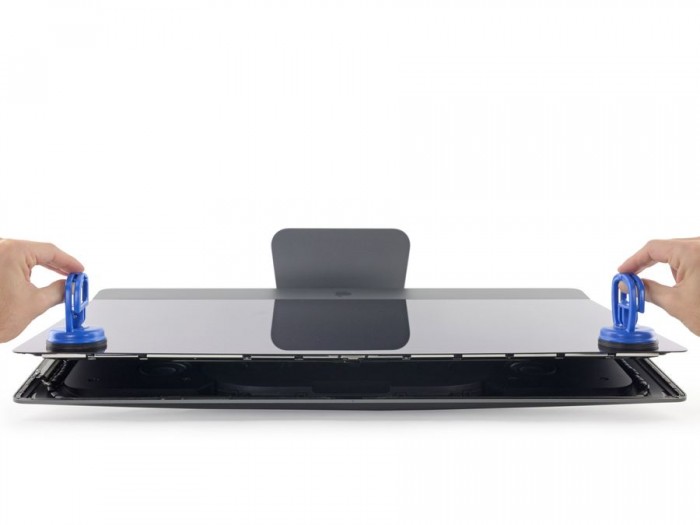

与 iMac 5K 相同，仍然需要工具撬开屏幕，并使用吸盘开屏。

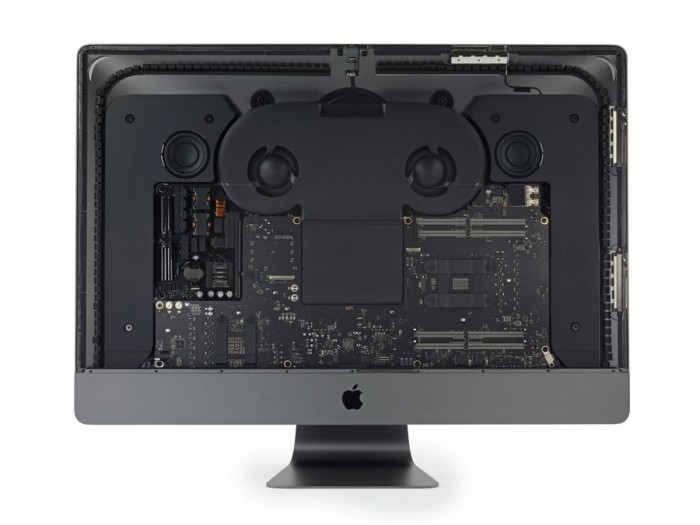

▲这就是 iMac Pro 的完整内部图了。

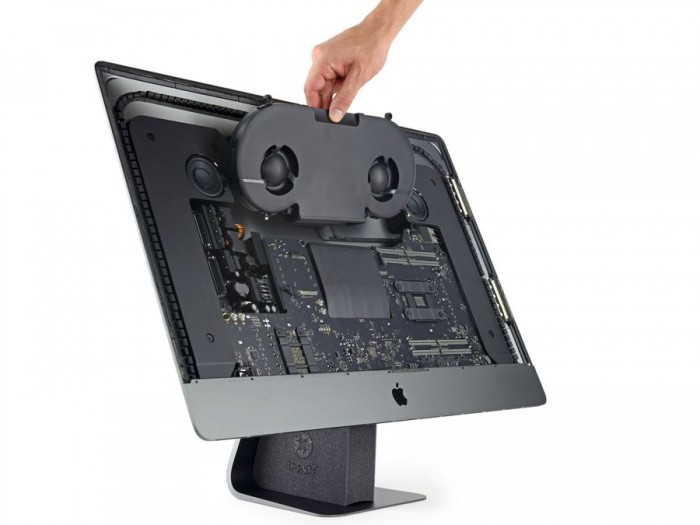

▲第一个需要拆下的就是双风扇散热器

▲为了节省内部空间，苹果移除了 iMac 5K 的全尺寸桌面硬盘，同时，苹果移除了内存外部更换槽

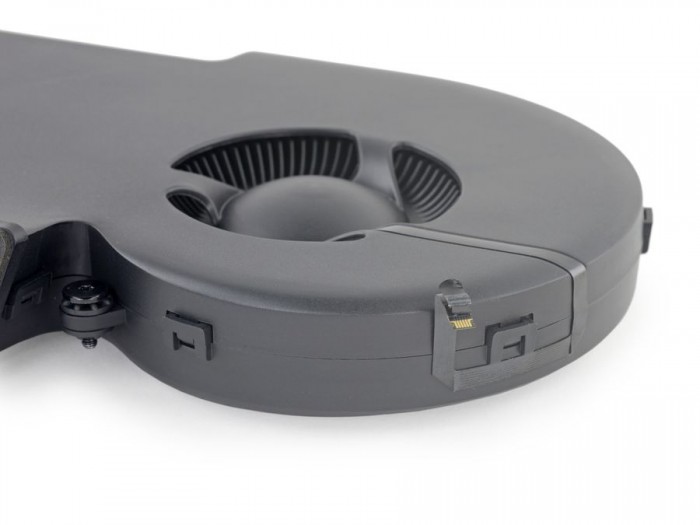

▲内部空间精简后，我们获得了更大的散热风扇，散热能力提升 80%

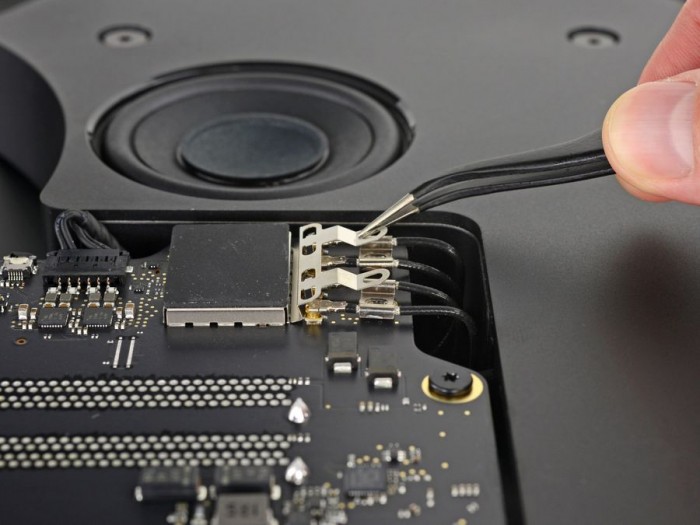

▲AirPort 无线网卡功能被焊接在主板上了，与 iMac 5K 的模块化设计不同

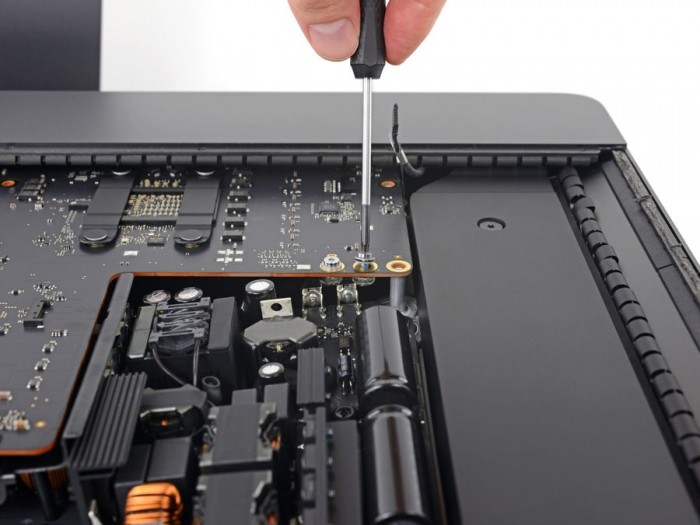

▲电源被四颗螺丝固定在了主板上

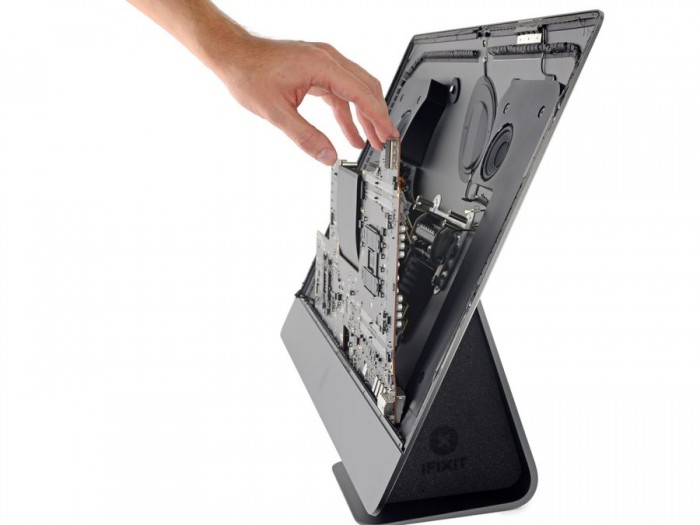

▲由于电源在主板的下面，所以直接就可以拆下主板

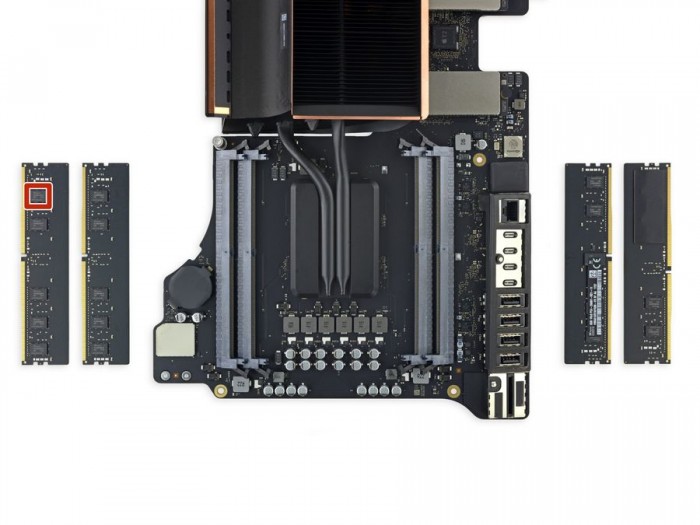

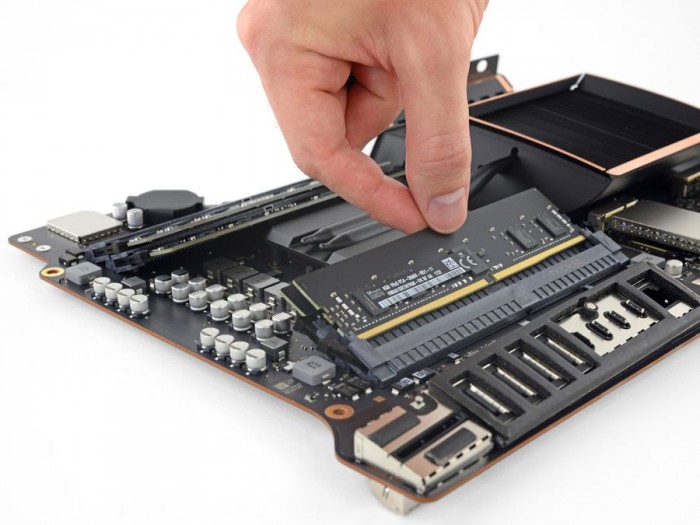

▲拆下主板后，首先取下主板上的内存

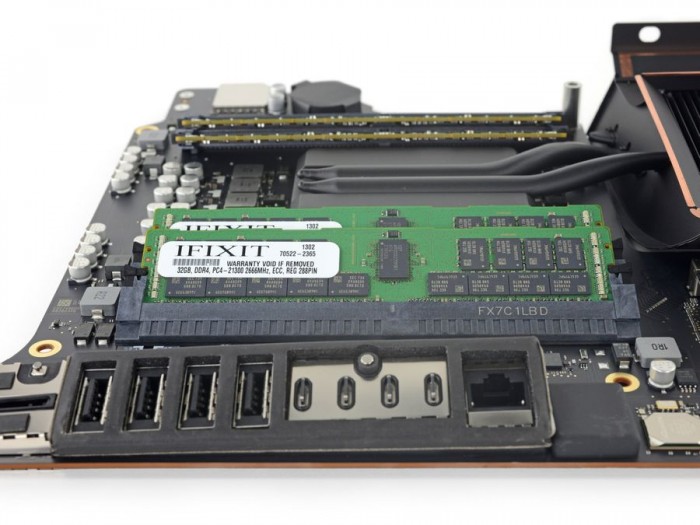

▲iMac Pro 的内存是标准的 288-pin DDR4 ECC RAM 内存条，苹果使用的是海力士 H5AN8G8NAFR-VKC 2,666 MHz DDR4

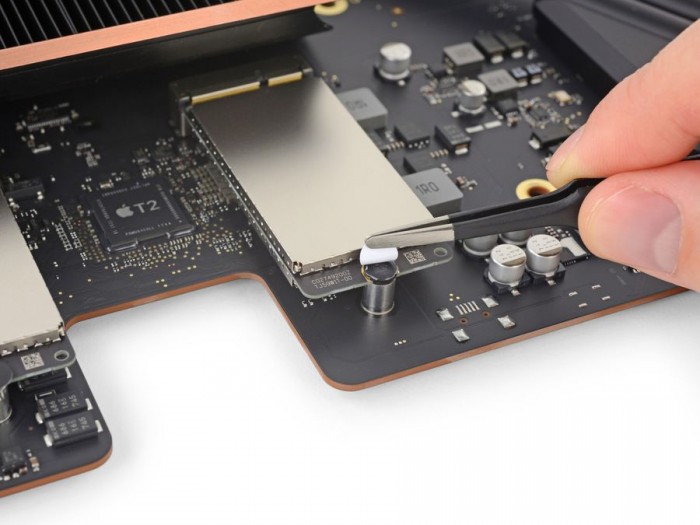

▲下一个拆下的就是 “双” SSD 固态硬盘了。

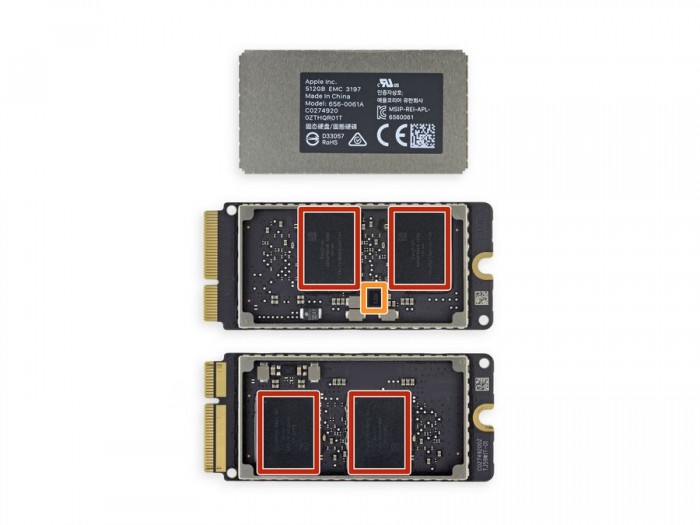

▲每个 SSD 都通过基于 PCIE 的 NVMe 接口连接，型号 656-0061A

SSD 上的芯片包括

红色：闪迪 SDRQF8DC8-128G（每个 SSD 上四颗，正面两颗，背面两颗，128 * 4 = 512 GB，一共1024GB）

橙色：苹果 338S00285

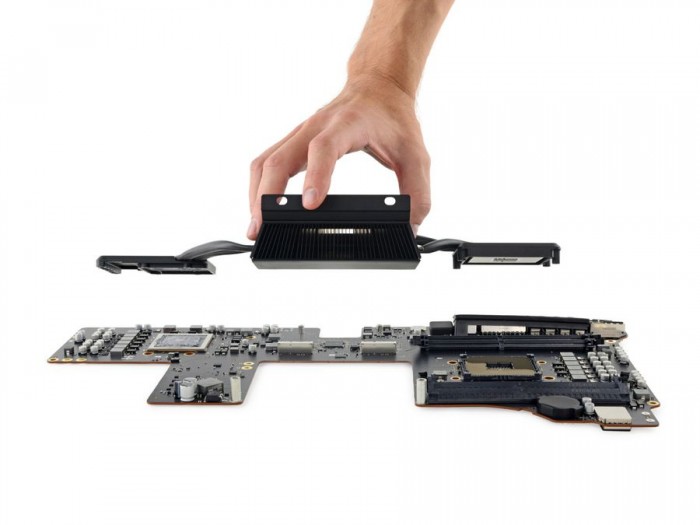

▲藏在巨大散热器下的就是处理了

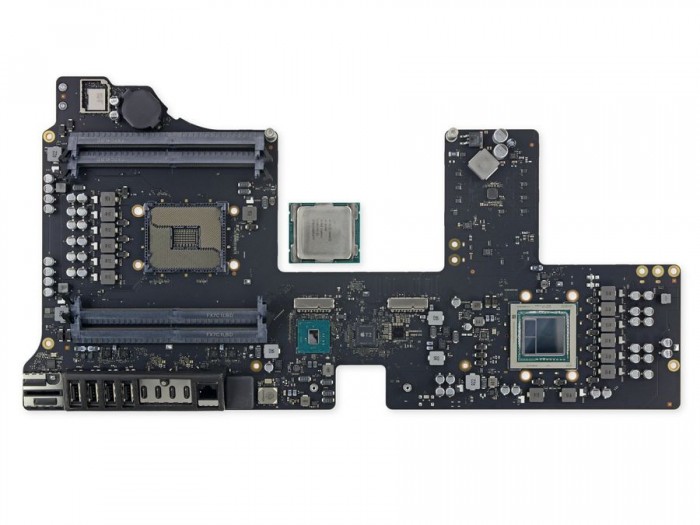

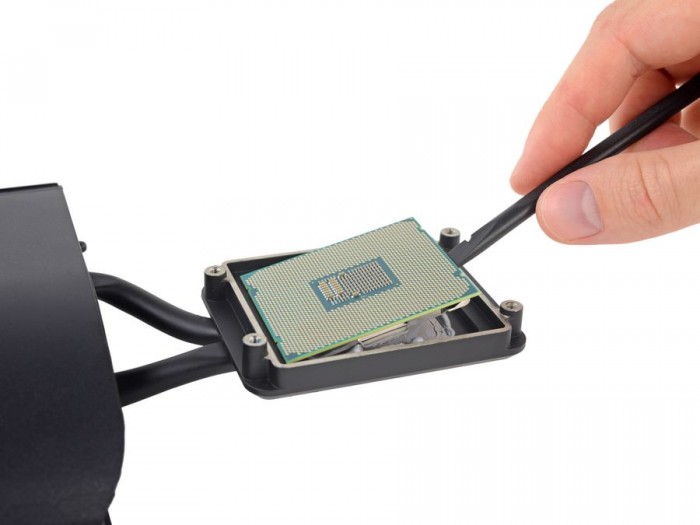

▲目前还不知道处理器是否支持自行升级更换，这款 CPU 也许是英特尔专门为苹果制作的。

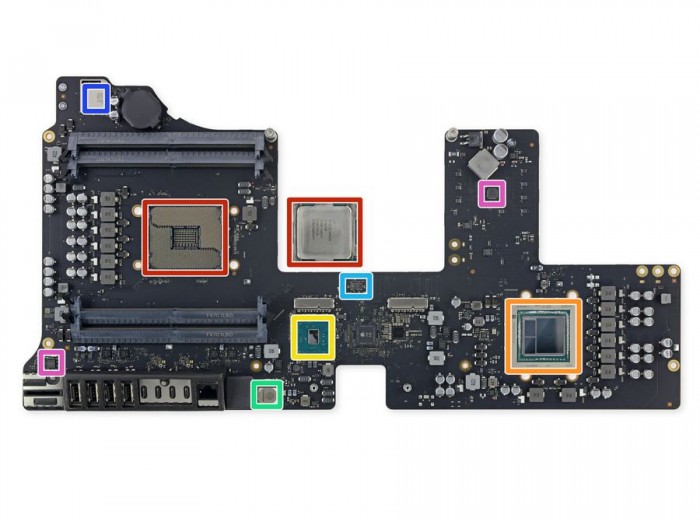

主板上的芯片包括：

红色：英特尔至强 W-2140（Skylake，14纳米），3.2GHz 处理器，可以睿频支持 4.2GHz，采用标准的 LGA 2066 接口

橙色：AMD S5J68 1747 GPEW0333S3 SS63HBN181747US40104 Radeon Pro Vega 56 显卡，8GB HBM2 显存

黄色：英特尔 X723D733 E1 05780，可能是平台控制组件

绿色：AQUANTIA AQtion AQC107-B1-C PCIe 转以太网控制器

浅蓝：Pericom Semiconductors PI3PCIE3412AZHE PCIE 3.0 mux/demux switch

蓝色：苹果/USI 339S00428 00012021 Wi-Fi/蓝牙 模块

紫色：Genesys Logic GL3227A SD 4.0 内存卡控制器

背面的芯片包括：

红色：Cirrus Logic CS42L63 音频/DAC

橙色：3个 Primarion PXE1110CDM 1YUS7Q84 H1746 8F4 PMC005 和 Primarion PXE1610CDN 1YUS7Q84 H1745 807 PW005

黄色：2个 英特尔 JHL6540 Thunderbolt 3 控制器

绿色：International Rectifiers IOR 35217-01 C740P GSGK

浅蓝：Macronix MXIC MX25L4006EZNI CMOS 序列闪存

蓝色：恩智浦（NXP）L6524 I/O 扩展器

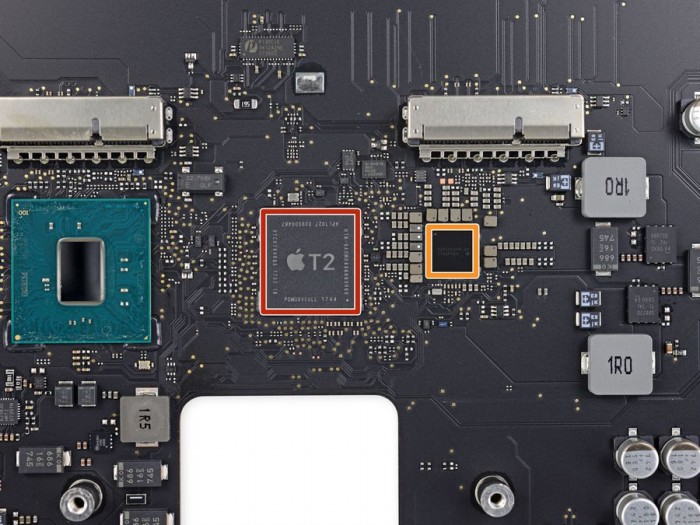

▲SSD 附近还有两颗最重要的苹果芯片：

红色：苹果 T2 T2 339S00467，下面是海力士 H9HKNNNBRUMUVR-NLH LPDDR4

橙色：Apple 338S00268，这就是传言中的 A10 Fusion 芯片，首次出现在 iPhone 7 设备上。

苹果在 2016 年发布的 Touch Bar MacBook Pro 上采用了 T1 芯片，这次使用的是 T2 芯片，这颗芯片负责 SMC、图像信号处理、音频控制和 SSD 控制，还有 Secure Enclave 以及硬件加密等功能。

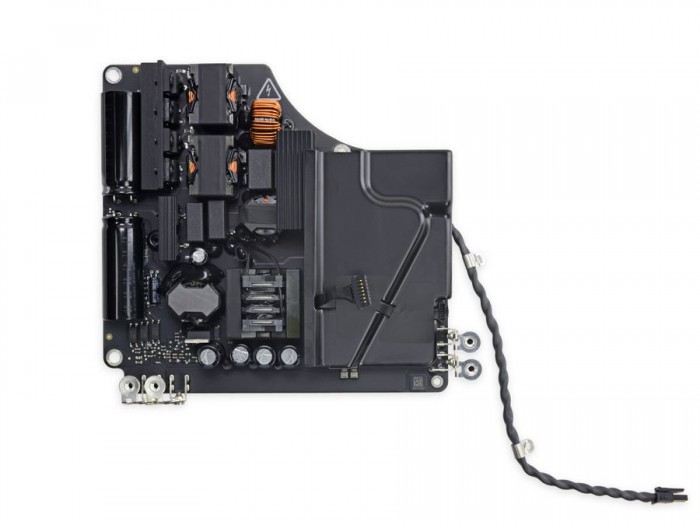

▲主板下面是 500W 的电源

生产商为 AcBel Polytec，支持 100-240V 输入，电源时也有几颗芯片：

红色：意法半导体（STMicro）4NB0K 5 GK14X650

橙色：意法半导体（STMicro） L6599AD B857725

黄色：NCP13368G PFTJ38

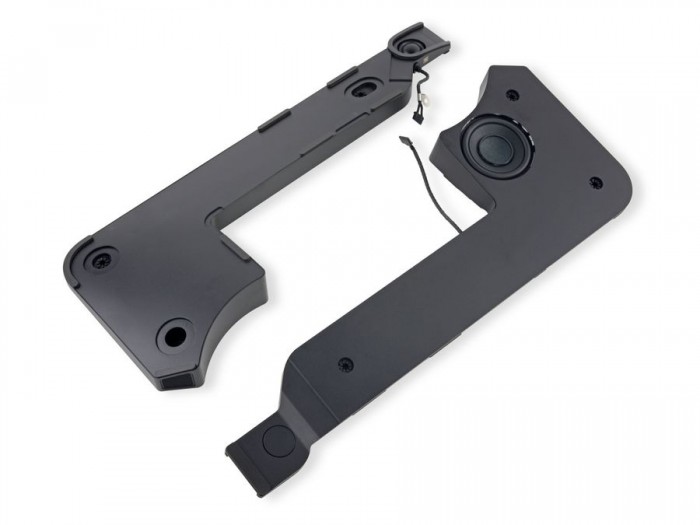

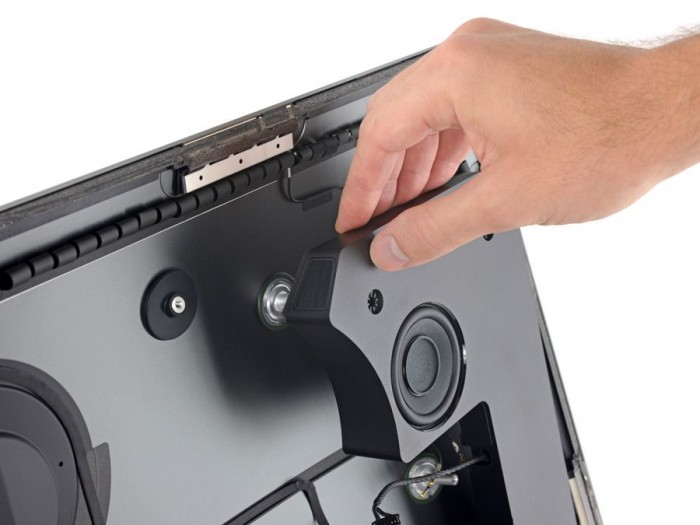

▲继续，下面是扬声器，有报告称，iMac Pro 的扬声器是 Mac 电脑上最出色的。

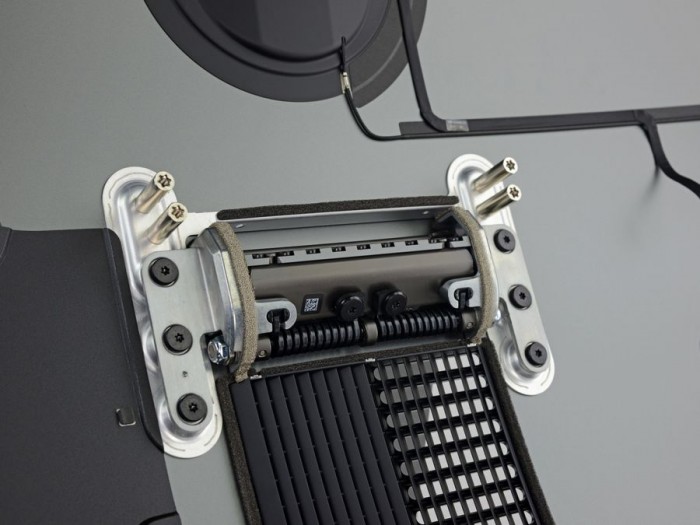

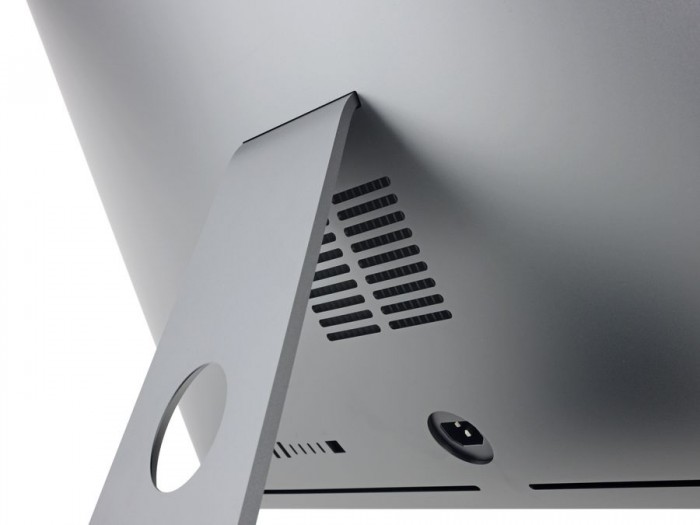

▲这是与支座连接的地方，简单粗暴，是一种有弹簧的机械合页系统。

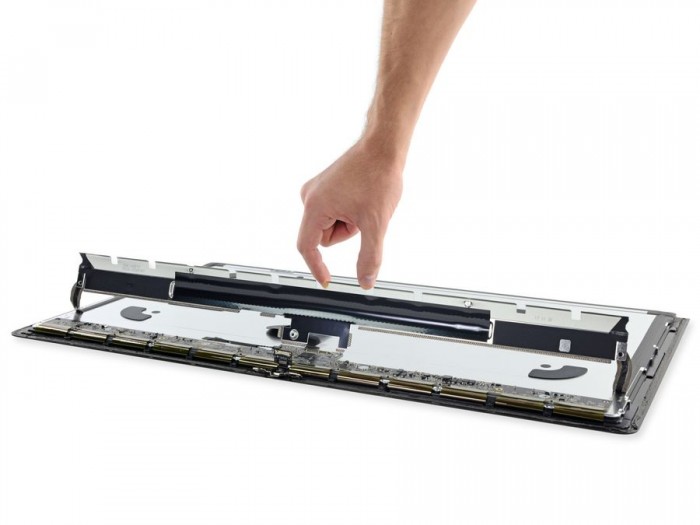

▲继续看 iMac Pro 的显示屏，与 iMac 5K 相同，来自 LGD 的 LM270QQ1

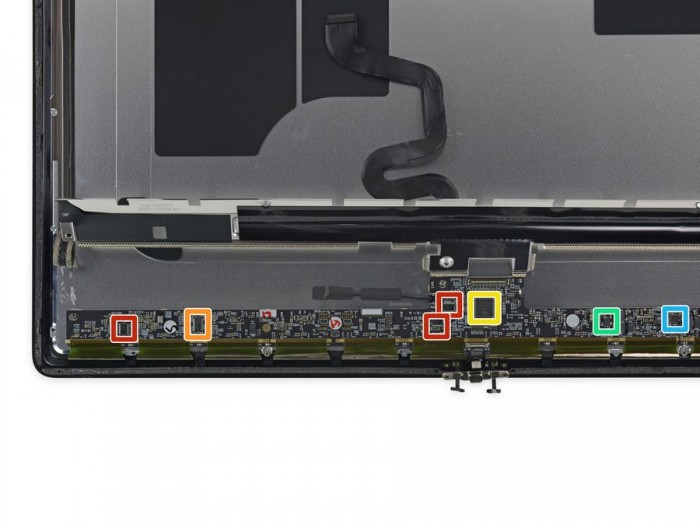

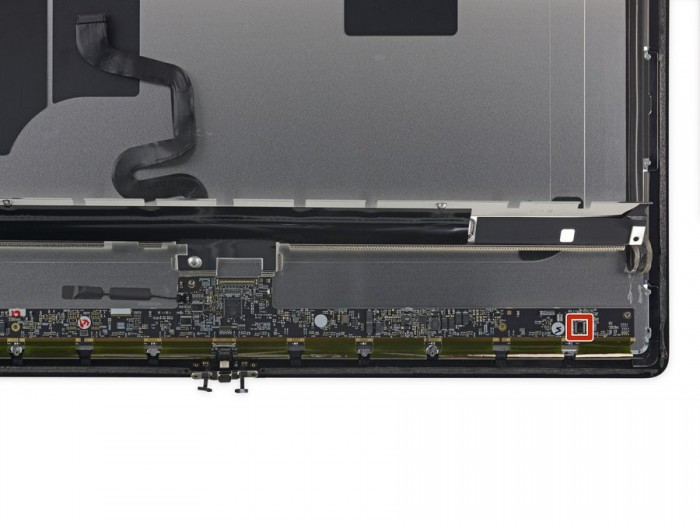

显示屏上的芯片包括：

红色：德州仪器 NH245 8位双电源总线收发器

橙色：德州仪器 BUF16821 可编程伽马电压发生器和 Vcom 校准器

黄色：谱瑞科技(Parade Technologies) DP665 LCD 时序控制器

绿色：德州仪器 TPS54320 3A 同步降压 SWIFT? 转换器

浅蓝：德州仪器 TPS65168 用于电视的高分辨率完全可编程 LCD 偏置集成电路

拆解完毕！

iMac Pro 的内存和 CPU 都采用模块化设计，这意味着方便升级和维修；双 SSD 虽然可以拆下，但属于苹果定制配件，更换非常麻烦。此外，iMac Pro 移除了外置内存更换装置，显卡被直接焊接在了主板上，这些都不利于维修。iFixit 给出的可维修性得分为 3 分，满分为10分。
